IPM-500-SPG型
一枚フィルム加工自動製袋機
あなたの柔軟なアイデアをカタチにする
ハイブリッド次世代製袋機
IPM-500-SPG

[ [ [ 特徴 | 諸機能 | 仕様 | 外形図(PDF形式) ] ] ]
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。

戻るときは、ブラウザの"戻る"ボタンを押して下さい。

特  徴

従来の三方機でも合掌機でもない、新しいタイプの製袋機です。
1台の機械で実に18種類ものバリエーションに富んだ製袋が可能になりました。 また、ロス率を低減することで無駄を省いて収益率向上、及び環境問題にも貢献します。

仕  様

製袋速度 合掌袋: 40 〜 150 ショット/分
ガゼット袋: 40〜 150 ショット/分
ジッパー袋: 40 〜 120 ショット/分
※ 製袋速度は基材の種類、 カット寸法により制約される場合があります
原反サイズ 幅 340 mm 〜 1020 mm  径 600mm
製袋サイズ
背貼り袋: 幅 50mm〜300mm 長さ 150mm〜500mm

Lシール袋: 幅 50mm〜300mm 長さ 150mm〜450mm(1面取)
幅 50mm〜300mm 長さ 150mm〜250mm(2面取)

背貼り+ガゼット袋: 幅 50mm〜300mm 長さ 150mm〜500mm
折込量 17mm〜120mm(展開時)

半折袋: 幅 50mm〜300mm 長さ 150mm〜450mm(1面取)
幅 50mm〜300mm 長さ 150mm〜250mm(2面取)
※ 以上の形態は、送り寸法300mm以上からはスキップ装置が必要となります。

ボトムプリントパウチ(1面取):
幅 50mm〜250mm 長さ 150mm〜400mm
折込量 17mm〜120mm(展開時)

ボトムプリントパウチ(2面取):
幅 50mm〜250mm 長さ 150mm〜240mm
折込量 17mm〜120mm(展開時)

半折ジッパー&ポケットジッパー袋(1面取):
幅 50mm〜250mm 長さ 150mm〜400mm

ボトムプリントジッパー&ポケットジッパー袋(1面取):
幅 50mm〜250mm 長さ 150mm〜400mm
※ 以上の形態は、送り寸法250mm以上からはスキップ装置が必要となります。

※ "幅"を"送りピッチ方向"、"長さ"を"機械幅方向"として表示しています。
※ 袋形態により、原反幅制約が生じます。
機械重量 約10,000kg
原反部
原反掛 水平一段掛け
原反シャフト 3インチエアーシャフト 1本
フィルム継ぎ用ロール
原反ブレーキ装置 ニレコ製テンションコントロール装置
LPC装置 ニレコ製超音波EPC装置サイドレ―制御
本機部
センター部シール
上段: 幅 50mm 長さ 620mm 1基
下段: シール受け台 幅 100mm 長さ 620mm(水通し無し) 1基
フィルム受け台 幅 100mm 長さ 620mm 2基
センター水冷ユニット
上段: 幅 30mm 長さ 320mm 1基
下段: シール受け台 幅 100mm 長さ 320mm(水通し無し) 1基
フィルム受け台 幅 100mm 長さ 320mm 2基
サイドシール &
ジッパーシールユニット
620mmヒーター + 300mm水冷一体型
(計920mm 50mm幅微加圧式)
ヒーター部: 上段: 幅80mm 長さ620mm 2基
下段: 幅80mm 長さ620mm 2基
水冷部: 上段: 幅80mm 長さ300mm 2基
下段: 幅80mm 長さ300mm 2基
刃物部レザー装置 レザーホルダー3個 耳ガイド付き
操作画面 タッチパネル設定方式
テーブルコンベヤー 別置きタイプ、上下可動式
温調器 17個 上下限警報付き
警報 寸法誤差警報、起動排出、原反継ぎ検出(反射式センサー)、
ジッパー継ぎ検出(反射式センサー)、原反切れ機械停止
標準付属品 親プレート、子プレート
センターシール部熱板
サイドシール部 + ジッパーシール部
  ストレート熱板
  水冷バー
  12mmジッパー熱板&水冷バー及び取り付け部品
  4柱シール用剥離装置
底シール部
  ジッパーポイント熱板
  スタンドポイント熱板
  ストレート熱板
  移動式三角熱板(Max60mm有効)
  水冷バー
  凸型水冷バー
予備工具、予備刃物
熱電対 貼り付け式
オプション ガゼット止めパンチ装置

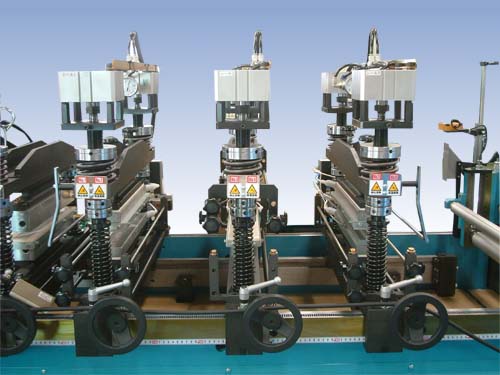

スキップドライブ装置(倍送り装置)

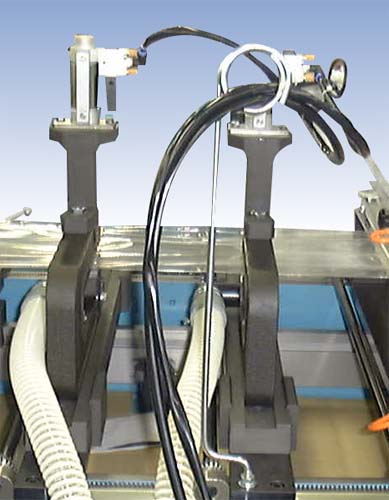

パンチ装置
ポケットジッパー用治具及び1面取用パンチ装置
耳巻取装置
後ガゼット
片持ち水冷プレート(自動水温調整自動循環式)

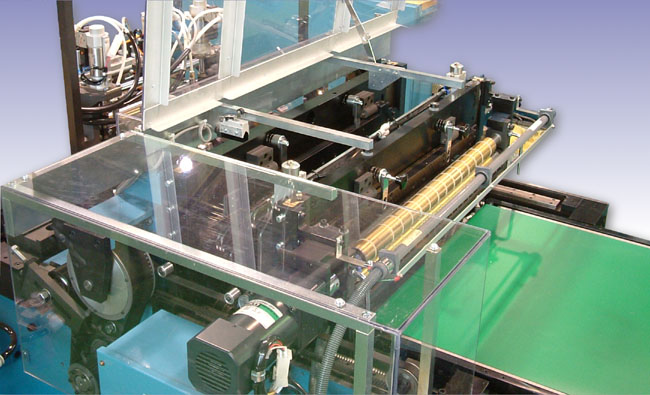

ツインカッター装置
コーナーカット装置(1面取用)

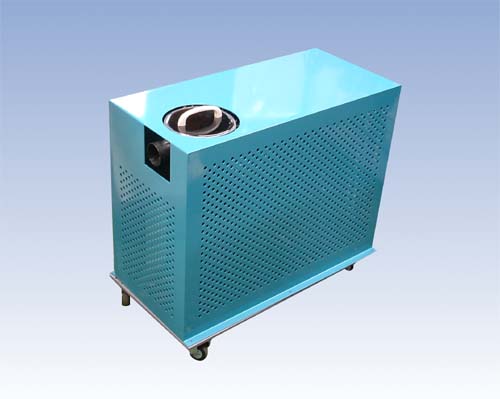

クリーンタンクII型 1台
※ OS(オペレーティングシステム)はWindows XP Embeddedを使用しています。
※ 改良のため、上記の数値及び外観は予告なく変更させて頂く事があります。
