HSE-600-SP型
三方シール製袋機
信頼性、安定性に優れた3サーボ・コンピューター制御
ハードディスク内蔵でデータ管理からセット変更がラクラク

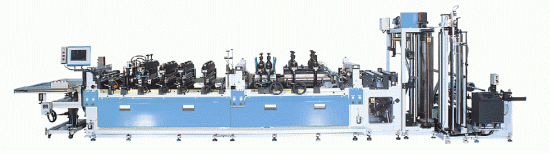

HSE-600-SP

[ [ [ 特徴 | 諸機能 | 仕様 | フローチャート&外形図(PDF形式) ] ] ]
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。

戻るときは、ブラウザの"戻る"ボタンを押して下さい。

特  徴

フィルム送り機構及びシール機構にコンピューター制御 サーボモーターを使用しているので、個々の製品にあわせた 最適条件で安定した製袋が行えます。
シール時間を一定にしたままで作業を行うこともできます。

使いやすさを追求した諸機能

  1. シール機構にシール時間の任意設定、固定機能を採用
  2. 見やすく、使いやすい、タッチパネル式モニター画面
  3. カット制御用マークセンサーのオートチューニング機能
  4. 機械停止時のシール部リフトアップ機能
  5. テーブルコンベヤーの標準装備(高さ調整機能付)
  6. 原紙終了時の警報、自動停止。ヤードメーター機能(総送り長)

標 準 仕 様

製袋速度 三方袋30〜200ショット/分
※ 製袋速度は基材の種類、 カット寸法により制約される場合があります
原反サイズ 幅 400mm〜1250mm 径 800mm
製袋面取り 幅 75mm〜600mm 長さ 50mm〜500mm
機械重量 約6500kg
原反掛 水平一段掛け 原反くずれ防止付き
原反シャフト 3インチエアーシャフト 1本
フィルム継ぎ用ロール
原反ブレーキ装置 数値入力による自動制御
L.P.C. 三橋製LPC装置(微調整式)
縦シール 620mm(ゴム台定盤) 4本
ヒーター幅(80/50/50/80)
縦水冷 520mm(ゴム台定盤) 4本
水冷幅(70/30/30/70)
中間部レザー装置 レザーホルダー1個 耳ガイド付き
底シール 3段打ち
底水冷 2段打ち
刃物部レザー装置 レザーホルダー4個 耳ガイド付き
操作画面 タッチパネル方式
テーブルコンベヤー 上下可動式(別置き式)
温調器 12個 上下限警報付き
警報 起動排出、原反切れ、原反径終了、原反継目
標準付属品 予備刃物(下刃超硬刃) 1組、熱板(縦用・横用) 計20本、工具一式
熱電対 貼り付け式
オプション 原反掛け2段掛け装置
2枚合わせ装置
原反昇降装置
ニレコ製テンションコントロール装置
アキュームレーター装置

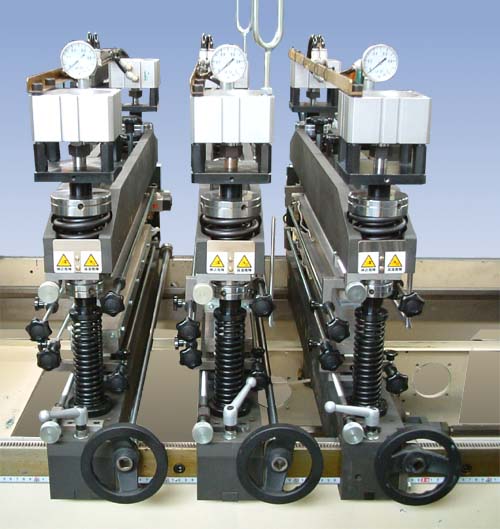

スキップドライブ装置(倍送り装置)
パウダースプレー装置(粉振り装置)
パンチ装置
インライン式コーナーカット装置
パンチカス集塵装置
ツインカッター装置
カッターコントロール装置
電力 AC200V三相モーター負荷13.8kW  AC200Vヒーター負荷28kW
冷却水 10〜15リットル/分
※ OS(オペレーティングシステム)はWindowsXPを使用しています。
※ 改良のため、上記の数値及び外観は予定なく変更させて頂く事があります。
