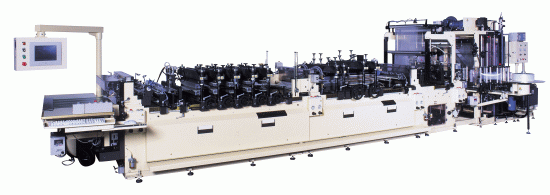

SBM-600-SP型
スタンディング袋三方シール袋兼用製袋機
抜群の安定性を誇る3サーボ・コンピュータ制御
三方袋、スタンディング袋の厚いフィルムにも自信のシール
SBM-600-SP

[ [ [ 特徴 | 諸機能 | 仕様 | フローチャート&外形図(PDF形式) ] ] ]
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。

戻るときは、ブラウザの"戻る"ボタンを押して下さい。

特  徴

フィルム送り機構及びシール機構にコンピューター制御 サーボモーターを使用しているので、個々の製品にあわせた 最適条件で安定した製袋が行えます。
シール時間を一定にしたままで作業を行うこともできます。

使いやすさを追求した諸機能

  1. シール機構にシール時間の任意設定、固定機能を採用
  2. 見やすく、使いやすい、タッチパネル式モニター画面
  3. カット制御用マークセンサーのオートチューニング機能
  4. 機械停止時のシール部リフトアップ機能
  5. テーブルコンベヤーの標準装備(高さ調整機能付き)
  6. 原紙終了時の警報、自動停止。ヤードメーター機能(総送り長)

標 準 仕 様

製袋速度 三方袋 30〜180ショット/分 スタンディング袋 30〜140ショット/分
※ 製袋速度は基材の種類、 カット寸法により制約される場合があります
原反サイズ
原反: 幅 400mm〜1250mm 径 800mm
底テープ: 幅 60mm〜200mm 径 500mm
底材サイズ 幅 60mm〜180mm    径 500mm
製袋サイズ
三方袋(1〜3面取り): 幅 75mm〜600mm
長さ 50mm〜500mm
スタンディング袋(1面取り): 幅 80mm〜200mm
長さ 200mm〜550mm
スタンディング袋(2面取り): 幅 80mm〜200mm
長さ 100mm〜275mm
機械重量 約8500kg
原反掛 水平一段掛け 原反くずれ防止付き
原反シャフト 3インチエアーシャフト 1本
フィルム継ぎ用ロール
原反ブレーキ装置 数値入力による自動制御
LPC装置 三橋製LPC装置(微調整式)
底テープ掛け 縦置き式
底テープブレーキ 自動制御(操作側・反操作側 各1個) (ブレーキリセット付き)
底テープパンチ シングル2台・レール1本 径15mm
パンチカス集塵装置U型 1台
縦シール 620mm(スタンディング時520mm) 4本
ヒーター幅(80/50/50/80)
縦水冷 520mm 4本
水冷幅(70/30/30/70)
中間部レザー装置 レザーホルダー1個 耳ガイド付き
サイドシール 3段打ち(ポイントシール1段打ち)
サイド水冷 2段打ち
刃物部レザー装置 レザーホルダー4個 耳ガイド付き
操作画面 タッチパネル方式
テーブルコンベヤー 上下可動式(別置き式)
温調器 14個 上下限警報付き
警報 起動排出、原反切れ、原反径終了、原反継目、
底テープ継目、底テープ穴ミス検知
標準付属品 予備刃物(下刃 超硬刃) 1組
熱電対 貼り付け式

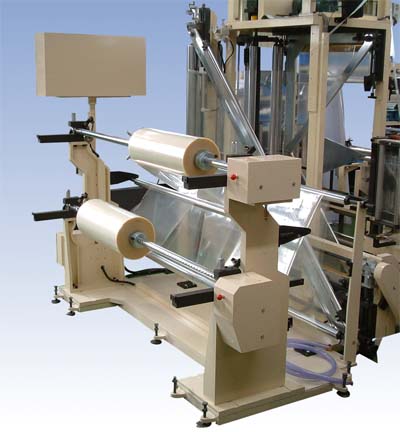

オプション 原反掛け2段掛け装置

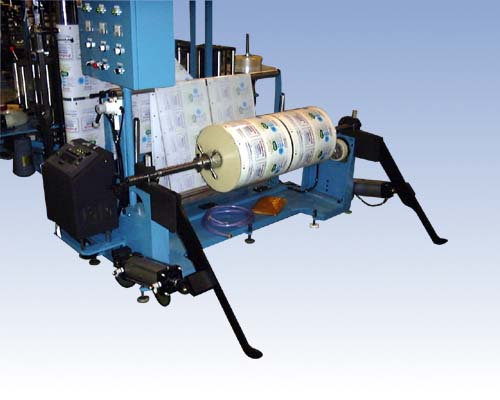

原反昇降装置

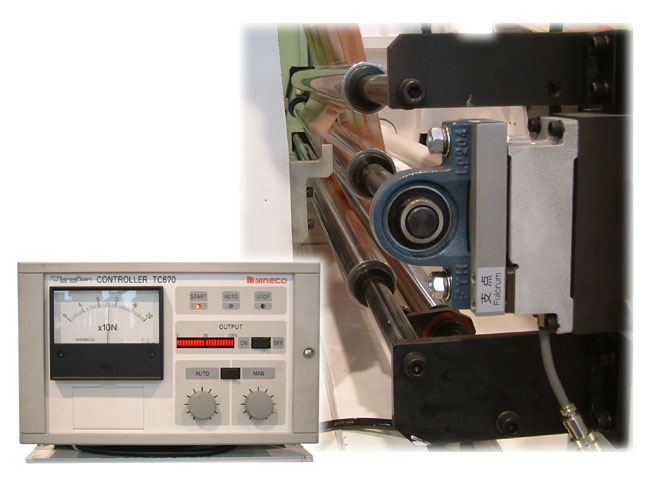

ニレコ製テンションコントロール装置
アキュームレーター装置

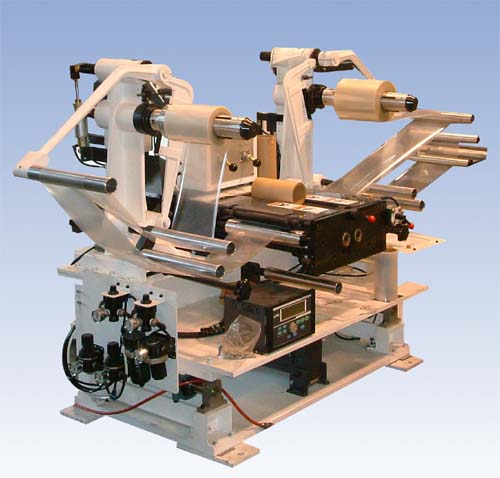

底材オートスプライサー装置

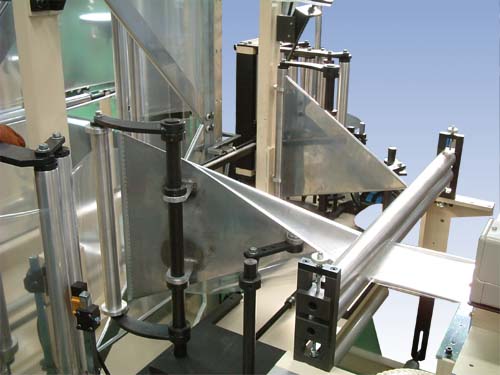

大型ガゼット用三角板装置

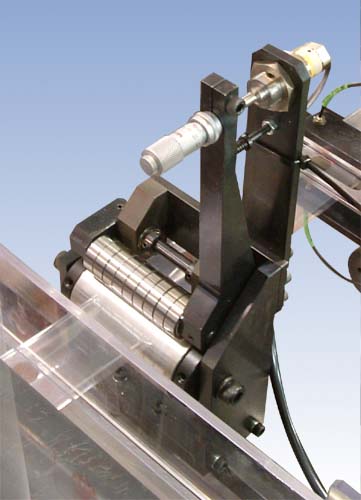

底テープパンチ穴カス残留検知装置

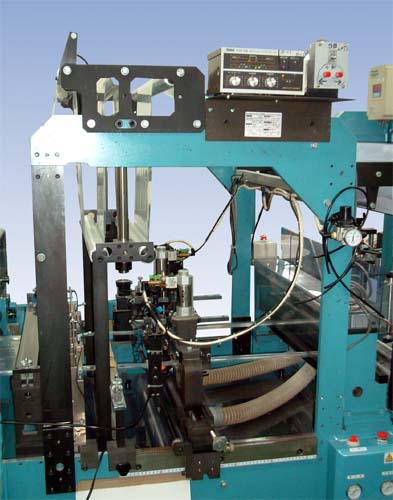

底テープパンチ穴追従装置

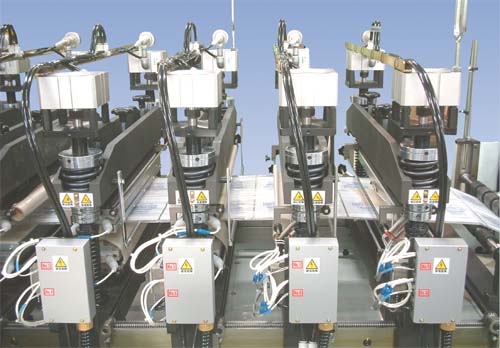

スキップドライブ装置(倍送り装置)

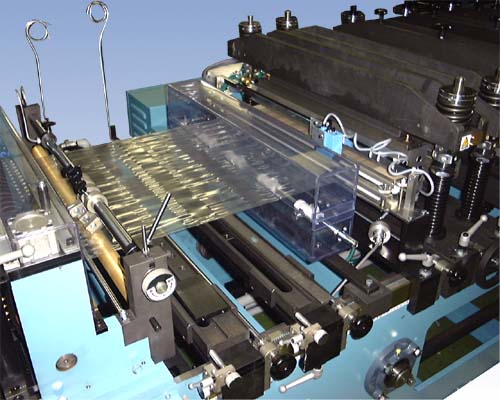

パウダースプレー装置(粉振り装置)

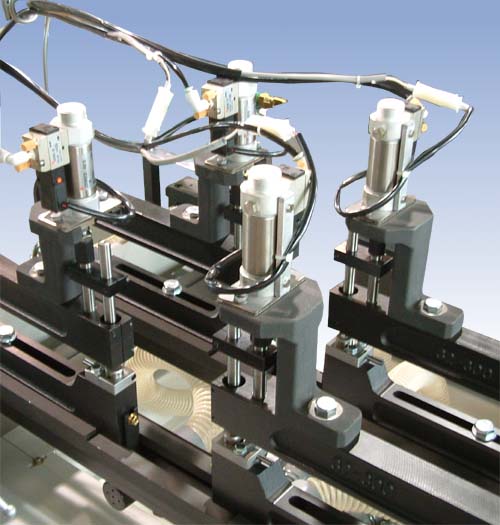

パンチ装置
パンチカス集塵装置
ツインカッター装置

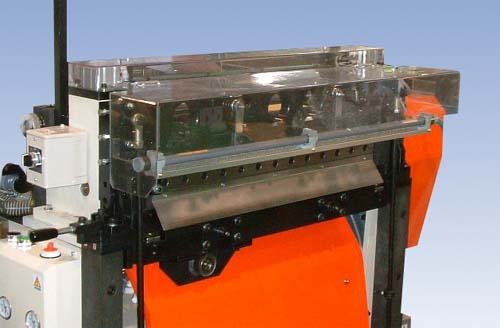

カッターコントロール装置
電力 AC200V三相モーター負荷18kW  AC200Vヒーター負荷41kW
冷却水 10〜15リットル/分
※ OS(オペレーティングシステム)はWindowsXPを使用しています。
※ 改良のため、上記の数値及び外観は予定なく変更させて頂く事があります。
