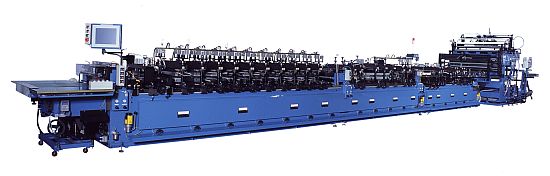

HSP-500-SPG型
ジッパー付センターシール袋
/サイドガゼット袋兼用製袋機
/サイドガゼット袋兼用製袋機
ジッパー付きセンターシール袋/サイドガゼット袋に対応する
高性能マシン
[ [ [
特徴 |
諸機能 |
仕様 |
フローチャート＆外形図(PDF形式)
] ] ]
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
PDFファイルを開くには、Adobe Acrobat Readerが必要になります。
戻るときは、ブラウザの"戻る"ボタンを押して下さい。
特 徴
- ジッパーセンターシール袋/サイドガゼット袋を目的とした特注製袋機です。
- 袋サイズなどお客様のニーズを反映したオーダー生産です。
仕 様
| 製袋速度 |
20〜100ショット/分 ※ 製袋速度は基材の種類、 カット寸法により制約される場合があります。 |
||||
|---|---|---|---|---|---|
| 原反サイズ | 幅 400mm〜1050mm、径 600mm | ||||
| 製袋サイズ |
|
||||
| ガゼット折り込み量 | Max.70mm | ||||
| 機械重量 | 約10,000kg |
| 原反掛 | 一段掛け |
|---|---|
| 原反シャフト | コーン締め込み式 １本 |
 |
フィルム継ぎ用ロール |
| 原反ブレーキ装置 | ニレコ製テンションコントロール装置 |
|
ガゼット装置 |
|
ニレコ製ＥＰＣ装置（超音波センサー）（遠隔操作付き） |
|
TDジッパー挿入/シール装置 |
|
ジッパーリール巻用スタンド別置き式（繰出付き）１台 |
| プレート長 | 2438mmL |
|---|---|
| センターシール | 620mm |
| 縦水冷 | 420mm 幅30mm |
| ガゼット装置 | プレート550mm/530mm |
| 底シール | 8段打ち |
| 底水冷 | 2段打ち |
| 操作画面 | タッチパネル方 |
| テーブルコンベヤ | 上下可動式(別置き式) |
| 警報 | 起動排出、原反切れ、原反径終了、原反継目、ジッパー継目 |
| 標準付属品 | 予備刃物（下刃 超硬刃）1組 |
| 熱電対 | 貼り付け式 |
| オプション |
原反掛け2段掛け装置 原反昇降装置 パウダースプレー装置(粉振り装置) スキップドライブ装置(倍送り装置) パンチ装置 パンチカス集塵装置 |
※ 本機はマイコン等の電子機器を搭載しています。
※ 改良のため、上記の数値及び外観は予告無く 変更させていただくことがあります。
